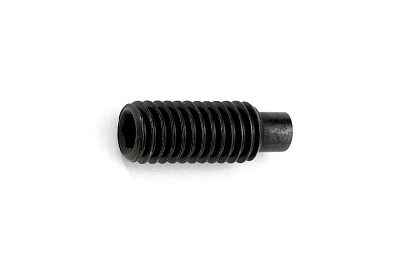

Винт установочный с внутренним шестигранником и цапфой кл. пр. 12.9 DIN 915 в Владивостоке

Назад в каталог

Цена за 1 шт с НДС:
по запросу

Марка стали: в рамках стандарта

Товар: на складе

Заказ будет оформлен кратно упаковкам. Минимальная сумма общего заказа 5000 рублей

Купить в 1 клик

Бесплатная доставка

Возможность отсрочки платежа

Гибкая система скидок

Доставка по всей России

Личный менеджер

Наличие товара на складе

Список товаров

Характеристики

Отзывы

Доставка

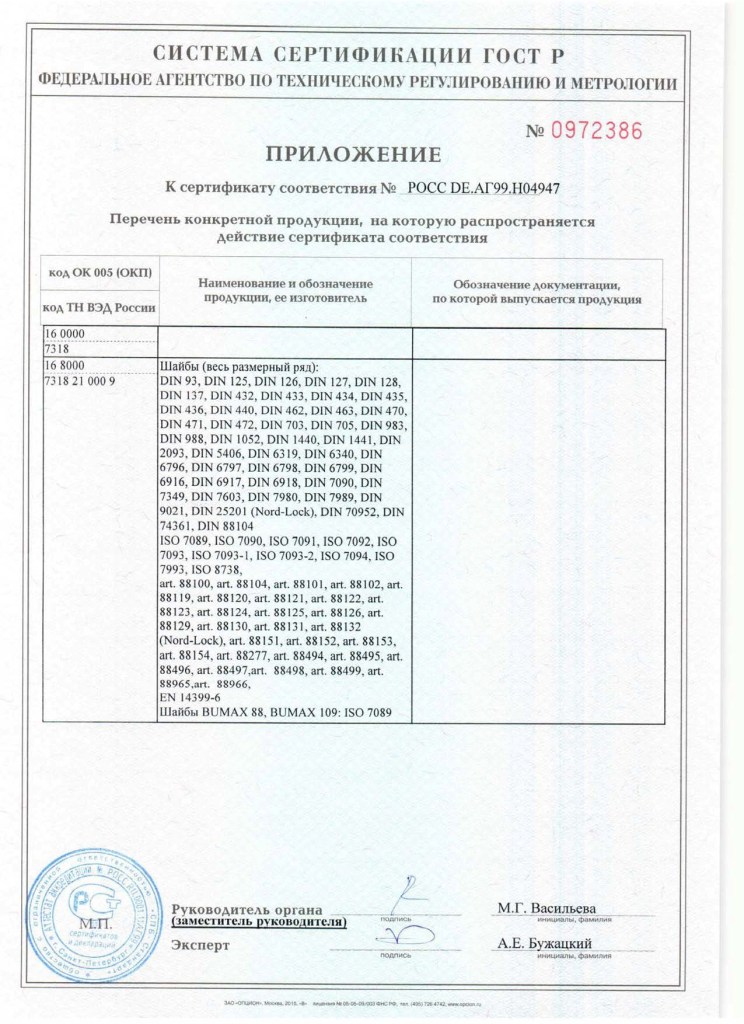

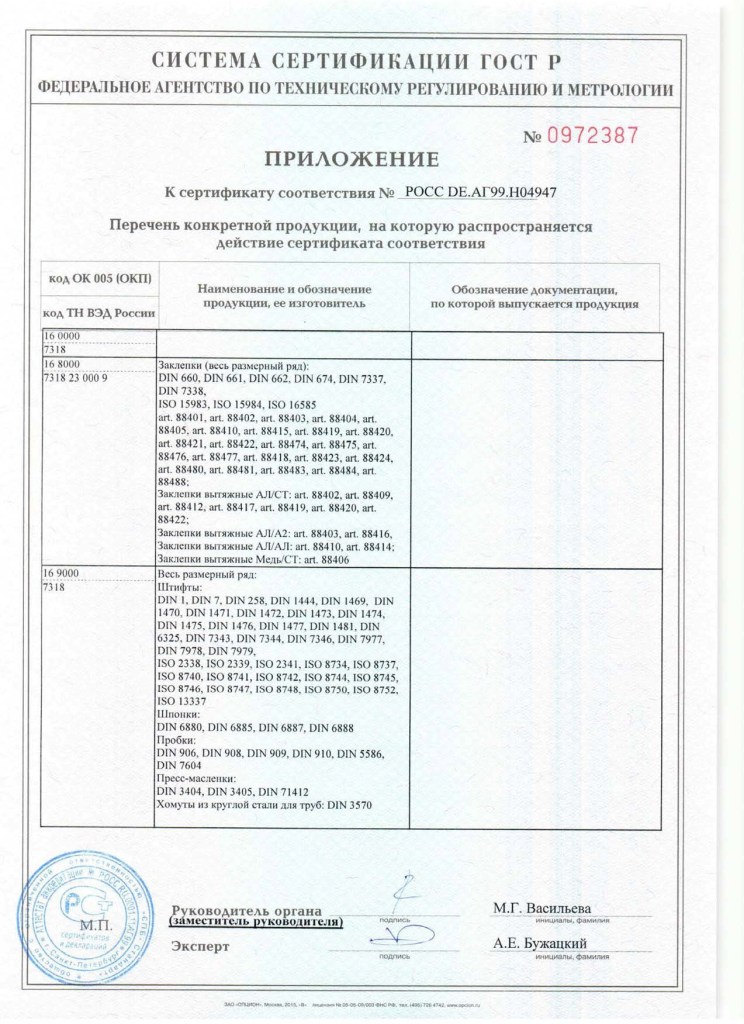

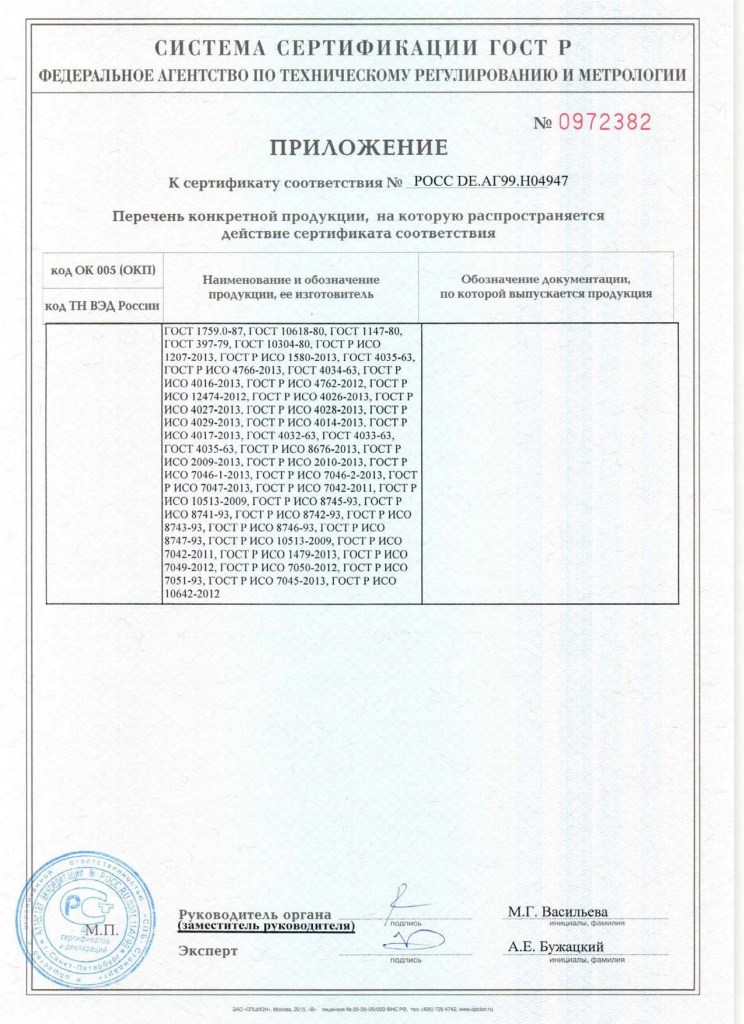

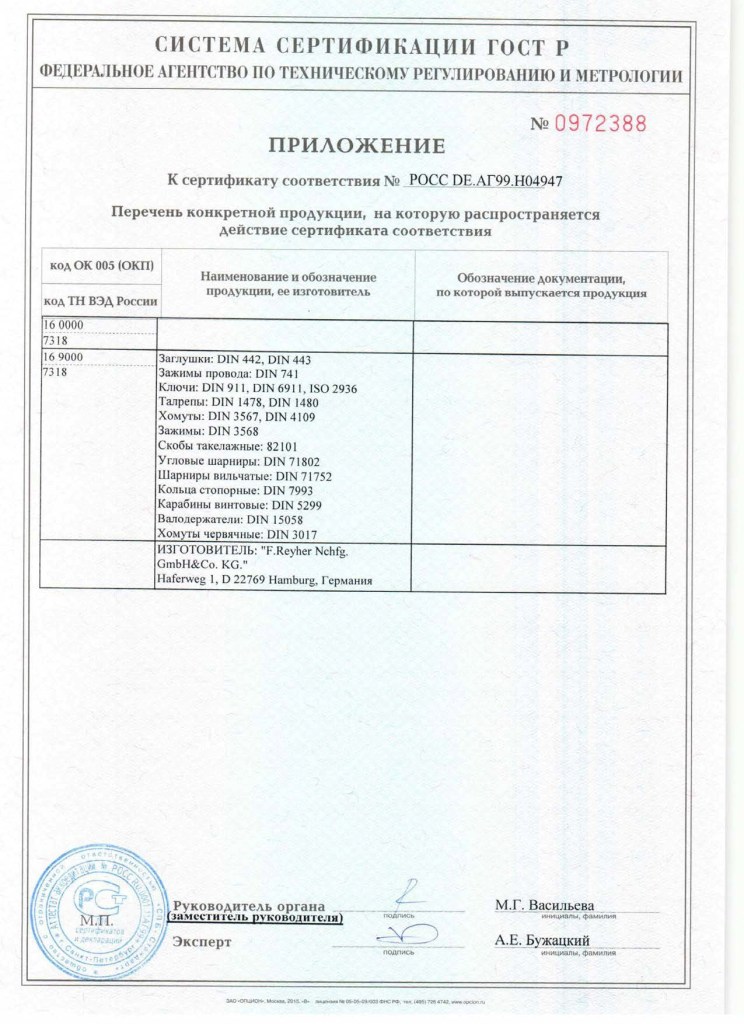

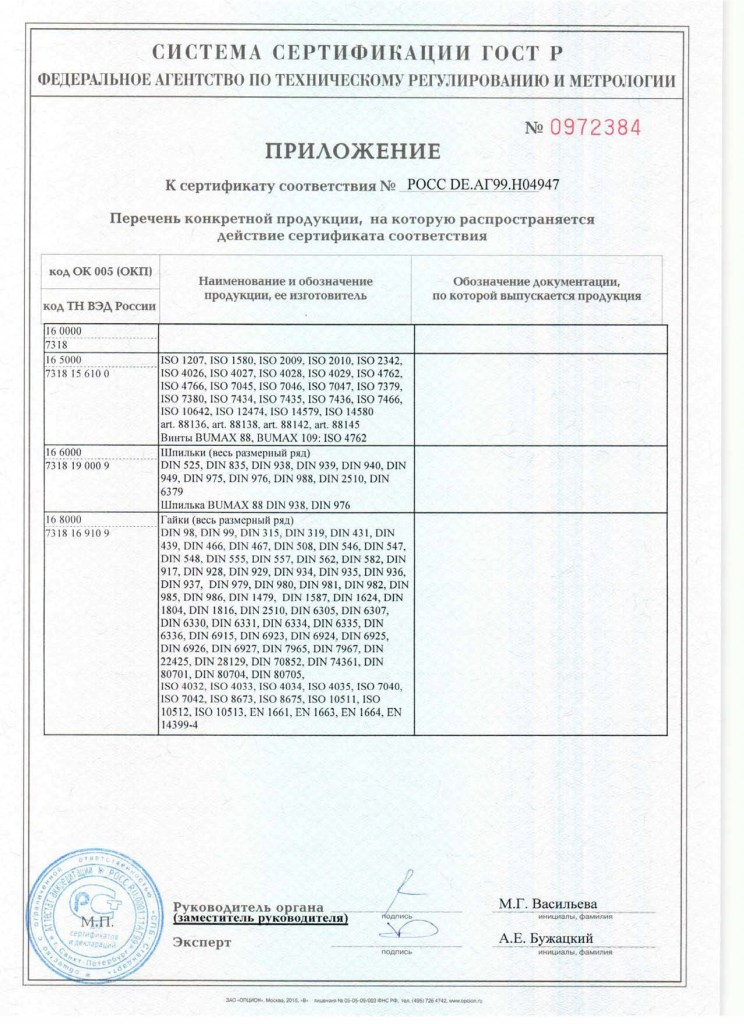

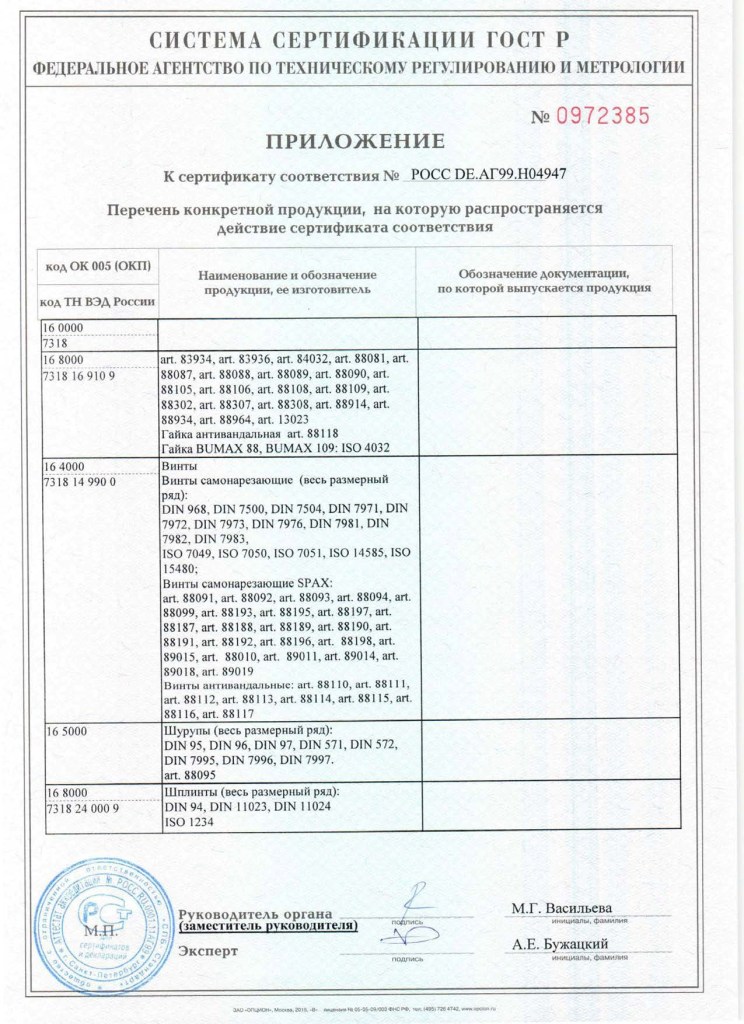

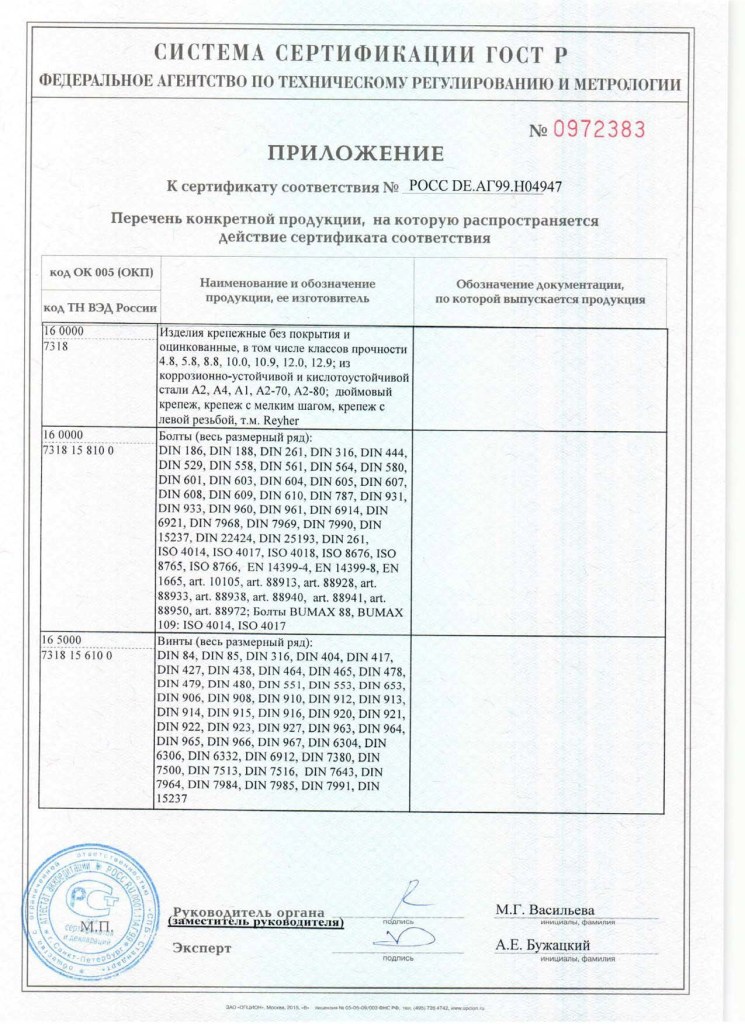

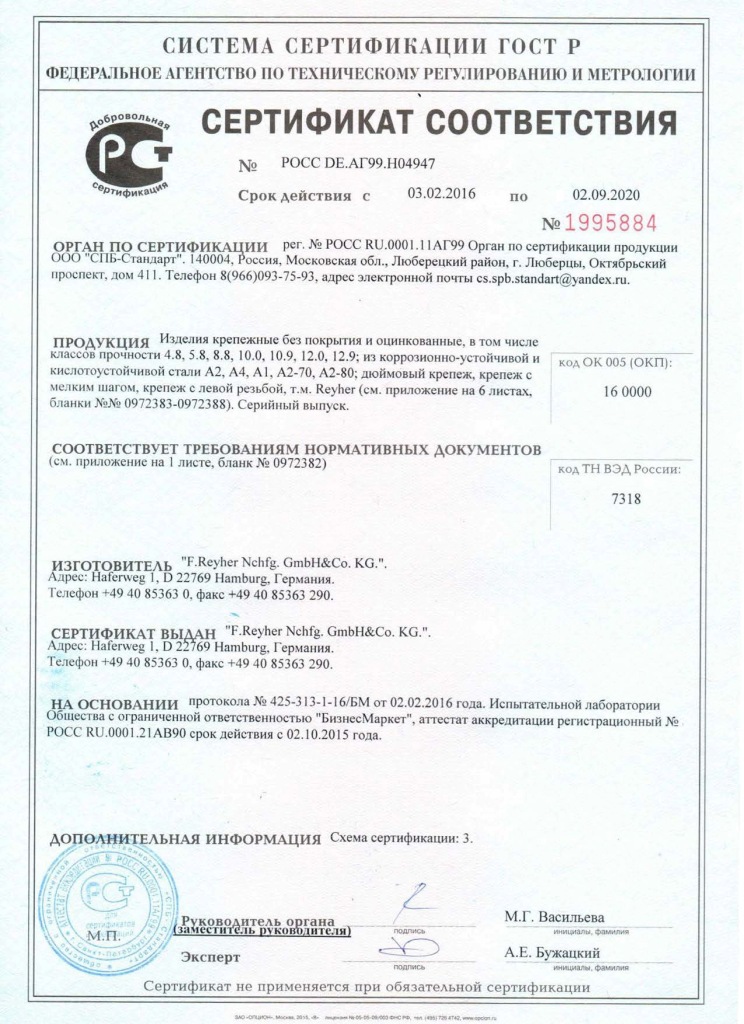

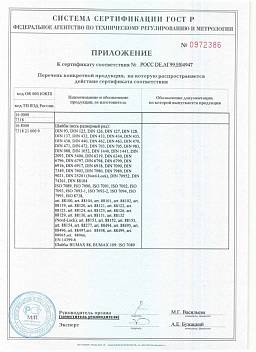

Сертификаты

	Наименование	Цена за 1 шт .	Количество
	3x6 Винт установочный с внутренним шестигранником и цапфой кл. пр. 12.9 DIN 915	по запросу

Подождите...

DIN 915 Винт установочный с внутренним шестигранником и цилиндрическим концом. Конец установочного винта имеет специальную цилиндрическую форму, служащую для фиксации собранных деталей конструкции относительно друг друга.
Материалы:
- Сталь: 45Н
- Сталь с покрытием: гальваническая оцинковка
- Нержавеющая сталь: А1 - А5

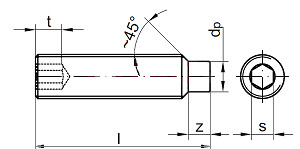

Таблица размеров установочных винтов с внутренним шестигранником DIN 915 (ISO 4028) в мм

d		М1,4	М2	M3	M4	M5	М6	М8	М10	М12	М14	М16	М20	М24
P		0,3	0,4	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	3
d_p		0,7	1	2	2,5	3,5	4	5,5	7	8,5	10	12	15	18
s		0,7	0,9	1,5	2	2,5	3	4	5	6	6	8	10	12
t	короткие	0,6	0,8	1,2	1,5	2	2	3	4	4,8	5,6	6,4	8	10
t	длинные	1,4	1,7	2	2,5	3	3,5	5	6	8	9	10	12	15
z	короткие	0,65	0,75	1	1,25	1,5	1,75	2,25	2,75	3,25	3,8	4,3	5,3	6,3
z	длинные	1,05	1,25	1,75	2,25	2,75	3,25	4,3	5,3	6,3	7,36	8,36	10,36	12,43
l		М1.4	М2	М3	М4	М5	М6	М8	М10	М12	М14	М16	М20	М24
2		#
2,5		#	#
3		+	#
4		+	+	#
5		+	+	#	#
6		+	+	+	#	#
8			+	+	+	+	#	#
10			+	+	+	+	+	#	#
12				+	+	+	+	+	#	#
16				+	+	+	+	+	+	#		#
20					+	+	+	+	+	+	#	#	#
25						+	+	+	+	+		+	#	#
30							+	+	+	+	+	+	+	#
35								+	+	+		+	+	+
40								+	+	+	+	+	+	+
45									+	+		+	+	+
50									+	+	+	+	+	+
55										+		+
60										+		+	+	+
70										+		+	+	+
80										+		+	+	+
90												+	+	+
100												+		+

Обозначения:
d - номинальный диаметр резьбы
P - шаг резьбы
d_p - диаметр цилиндрического конца, макс.
s - размер под шестигранный ключ
t - глубина шлица винта
z - длина цилиндрического конца, макс.
l - длина винта
# - короткие винты
+ - длинные винты
